当前位置 首页 » 产品展示 » 机械设备 » CNC加工中心 » 高速高精度五轴切削中心机GTV - 95X

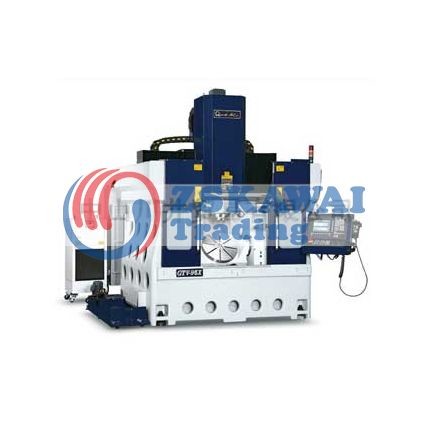

高速高精度五轴切削中心机GTV - 95X

高速高精度五轴切削中心机GTV - 95X

详细描述



先进的五轴同动操控

  • GTV-95在五轴同动控制器下,刀具能针对切削工件做最佳方向配合,可设定刀具倾斜,以刀具最佳切削刃角做加工,避免刀具静点切削,提高切削效率与加工表面精致度。

  • 五轴的轴向设定,可以克服难以加工的复杂曲面,以及三轴轴向无法加工之处。针对倒勾取面的工件,亦能直接做加工。

  • 五轴同动加工,可以减少夹治具制作,减少工件装卸次数,缩短加工时间来提升更好的机械稼动率。

  • 对于深模具加工应用上,对于深部陡峭区域的加工,可以从刀具轴向的设定选单中,设定一个合适的角度与刀具位置,缩短的刀具夹持,保持最佳的切削效率,以达到最好的加工质量与精度。

  • 避免传统加工多道工序的累积精度误差,大幅缩短加工时间,确实达到高速度、高精度、高效率的制造要求。

  • 先进的R.T.C.P(Remote Tool Central Programming)功能,在西门子控制器的TRAORI指令下:

  • (1) 即使工件设定位置或刀长变更,CAM也无须重新计算。

  • (2) 在TRAORI指令下,CAM无须因应不同的五轴结构之机台,重新制作程序,可简化五轴程序编程之工作、提升工作效率。

  • 用3轴后处理的程序,让A、C旋转定位也能加工使用。(无干涉情况下)


机械规格

行程

X(主轴左右)

900 mm

Y(工作台前后)

600 mm

Z(主轴上下)

480 mm

主轴鼻端至工作台面

0-480 mm

XYZ轴传动

安全扭力限制联轴器

工作台

尺寸

?500 mm

T型槽(x槽数x间距)

14 x 8 mm

工作台型式

AC

工作台的最大载重量

150 Kg

A 旋转角度

+21°~ -111°

C 旋转角度

0°~ 360°

主轴(内藏式)

主轴转速

24,000 min

马达

29 Kw

刀杆配合锥度

HSK-A63

轴承规格(内径)

? 70 mm

主轴油冷却

机体同调,定温±1°C

进给速率

切削进给

1-20,000 mm/min

X.Y.Z 快速进给

20,000 mm/min

A 最高转速

6.7 rpm

C 最高转速

13.4 rpm

X.Y.Z 伺服马达

4.7 / 8.7 / 4.7 Kw

三轴

X.Y.Z 线性滑轨

55×2 / 55×2,45×2 / 45×2 mm

X.Y.Z 滚珠螺杆

?50 / 50 / 40 mm

精度

X.Y.Z 定位精度

0.004 mm 国际标准 ISO230-2

X.Y.Z 重复精度

0.002 mm 国际标准 ISO230-2


有光学尺

无光学尺

AC 定位精度

C:8” / A:15”

C:8” / A:15”

AC 重复精度

C:±2.5” / A: ±2.5”

C: ±3” / A: ±4”

自动换刀系统(凸轮圆盘式)

最大刀具直径

?35 mm

最大刀具长度

220 mm

最大刀具重量

7kg

刀把数量

20支刀

气压源

使用压力/供应量

6 kg/c㎡ / 500 l /min

电源供应

总容量

47 KVA

冷却

泵浦

2 sets , 0.58 kw ea.

冷却箱容量

90 L

机械规格

机械尺寸(xx)

3,010 x 3,716 x 3,100 mm

机械重量

12,000 kg

标准配件

  • 西门子840D NCU 573

  • 主轴24,000rpm,HSK-A63 / 29Kw

  • 自动换刀系统,20把刀

  • 三轴光学尺(X/Y/Z)

  • 日光工作灯

  • 机械基础垫块,6块

  • 接触式自动刀长量测


选购配件

  • 2D/3D在线量测系统

  • Oil Mist 切削油雾单元

  • 雷射自动刀长量测系统

  • 气动主轴40,000rpm / 80,000rpm

  • 铁屑输送机
